BYGGET AV EN FILLON CHAMPION 46









    Christer Jönssons bygge av en Fillon Champion 46.





















En av mina modellflygvänner, Christer Jönsson från Lund,
har låtit
mig ta del av hans bygge av en ursprungligen friflygande
modell, men
som nu är konverterad till rc-modell.

Modellen är inte helt överensstämmande med originalmodellen
från
1946, men den är som den är, då den kommer som en byggsats.

Renlevnadsmännen får bortse från detta och i stället acceptera
modellen som den är.

Christer träffade jag vid en SMOS tävling för friflygande modeller.
Han hade med flera stycken och han är en idog byggare.

Jag bad att han skulle dokumentera sitt bygge så jag kunde
presentera
det här till glädje för många hoppas jag.

Modellen är inte så där helt vanligt men den är värd uppmärksamhet.
John Woodfield i Cornwall, England har byggt en och det var hans film,
som
inspirerade Christers bygge.

Jag har redan publicerat en del material på bloggen, men vi kör det
igen för nytillkomna besökare.

Här kommer Christers beskrivning på bygget med egna ord:





Efter att jag såg John Woodfield flyga sin 1946 Fillon Champion
på   Mats blogg
tänkte jag,  den ska jag bygga som höst/vinter projekt.

Jag delar gärna med mig om bygget med Fillon Champion inköpt
hos Belair Kits i England.

Det finns bilder på bygget  lesgpr.free.fr .

Byggsatsen har 3 st ritningar i storlek 170 x 90 cm ritad för friflyg,
så det var att tänka om till konvertering till RC vilket krävde, att
man får konstruera rörligt höjd- och sidoroder.

Bygget är inte helt enkelt, utan det krävs några år i byggbranschen
för att bygga denna modell .

De utskurna delarna är mycket brända av laser ( tror jag ), vilket  kräver
mycket putsande för att få bort det brända.
Det ingår inga lister i byggsatsen.
När jag fick byggsatsen i början av juli 2019 kunde jag inte hålla
fingrarna borta, utan  jag var tvungen att börja bygga,  även om det var
tänkt som ett vinter projekt. Projektet  såg så utmanande ut så jag
körde igång.

Klädsel blir Oralight transparent yellow.

Som hjälpmotor om nöden kräver,  har jag monterat en Ammo borstlös
in-runner i fronten med fällbar propeller. “
Om någon har frågor om bygget, kan ni kontakta Christer.
Maila mig, så kan ni få hans E-postadress.

Här kan ni se utvecklingen av Fillon mellan 1941 – 1946 vad gäller stabbe och fena.

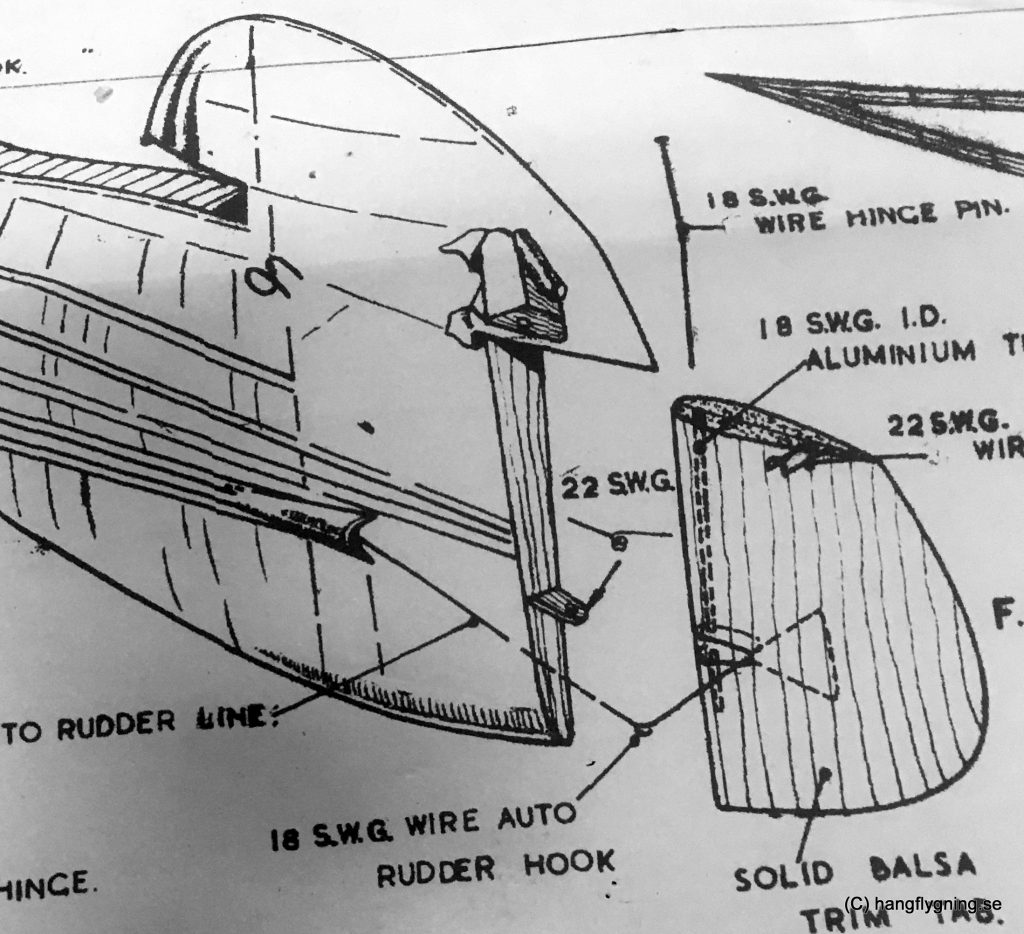

Detalj av fena /sidoroder.

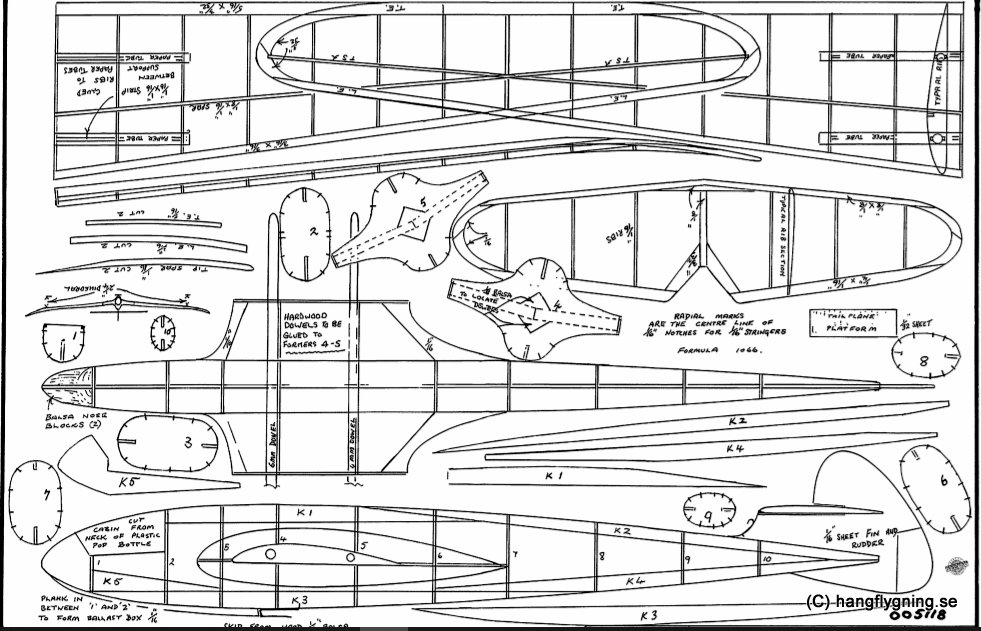

  Ritningen

John Woodfields Fillon Champion . En mycket vacker modell.

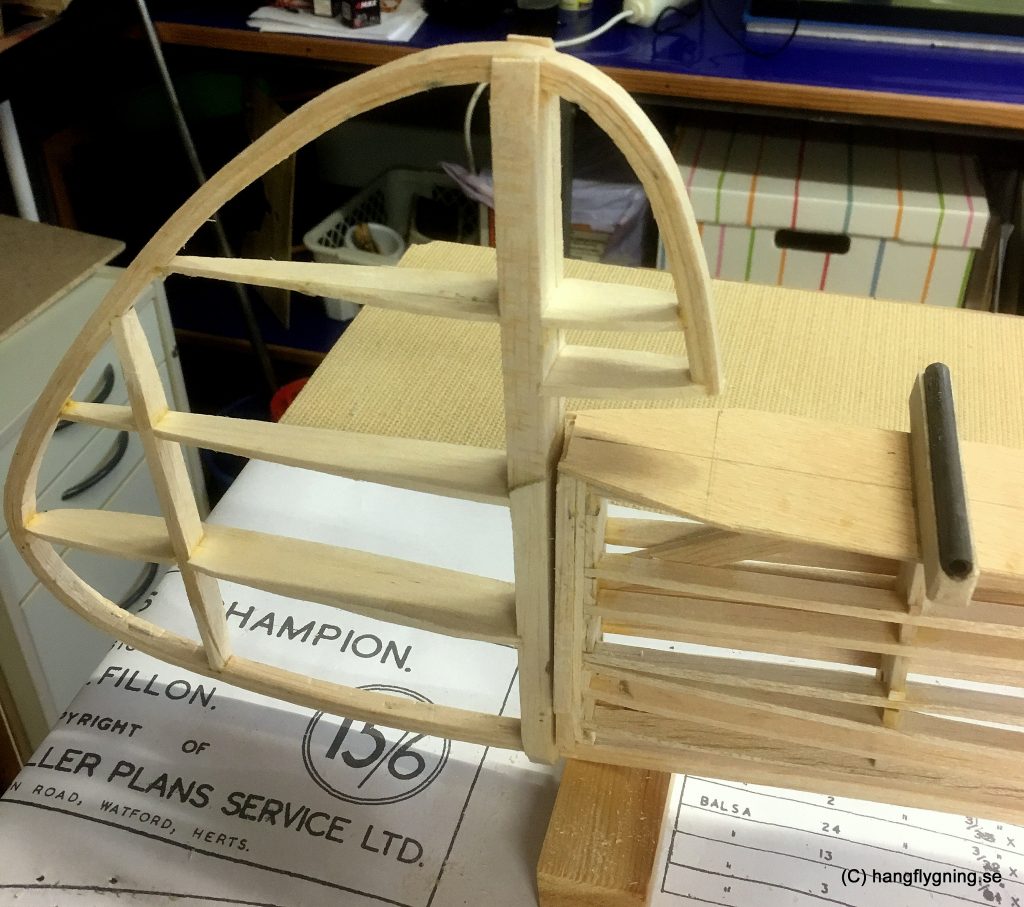

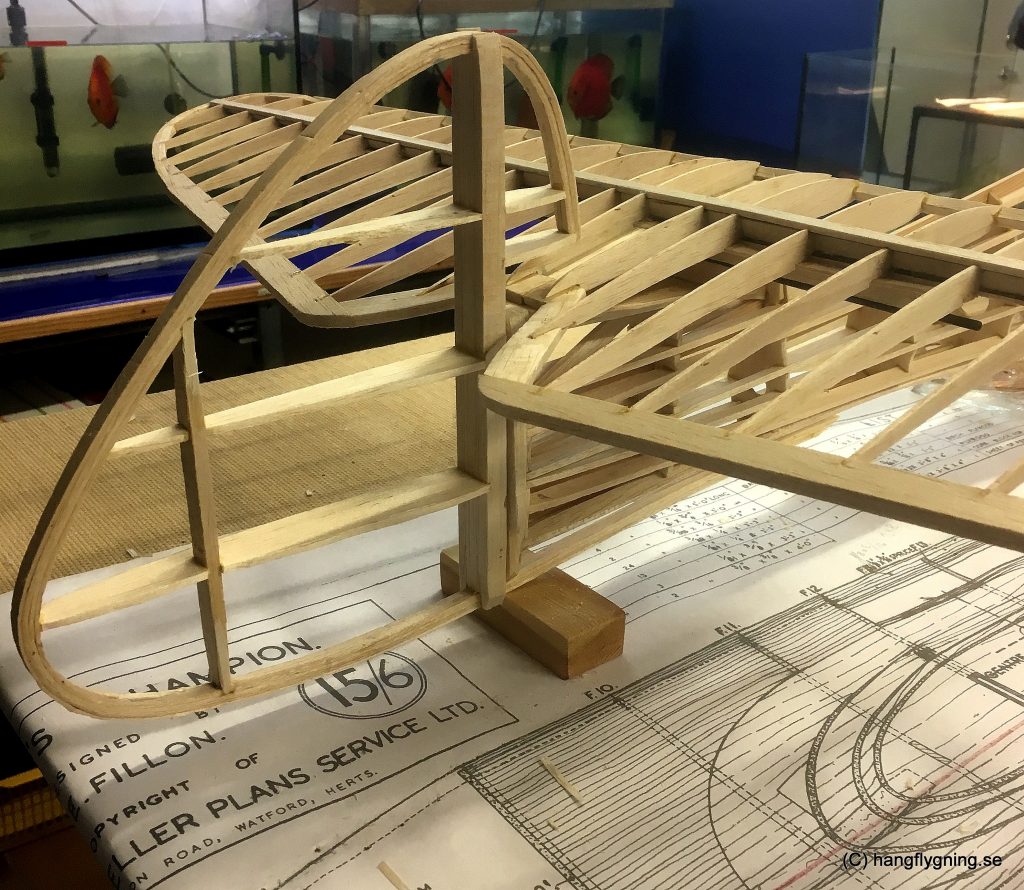

Fena och höjdstyrverk modifierat för rc.

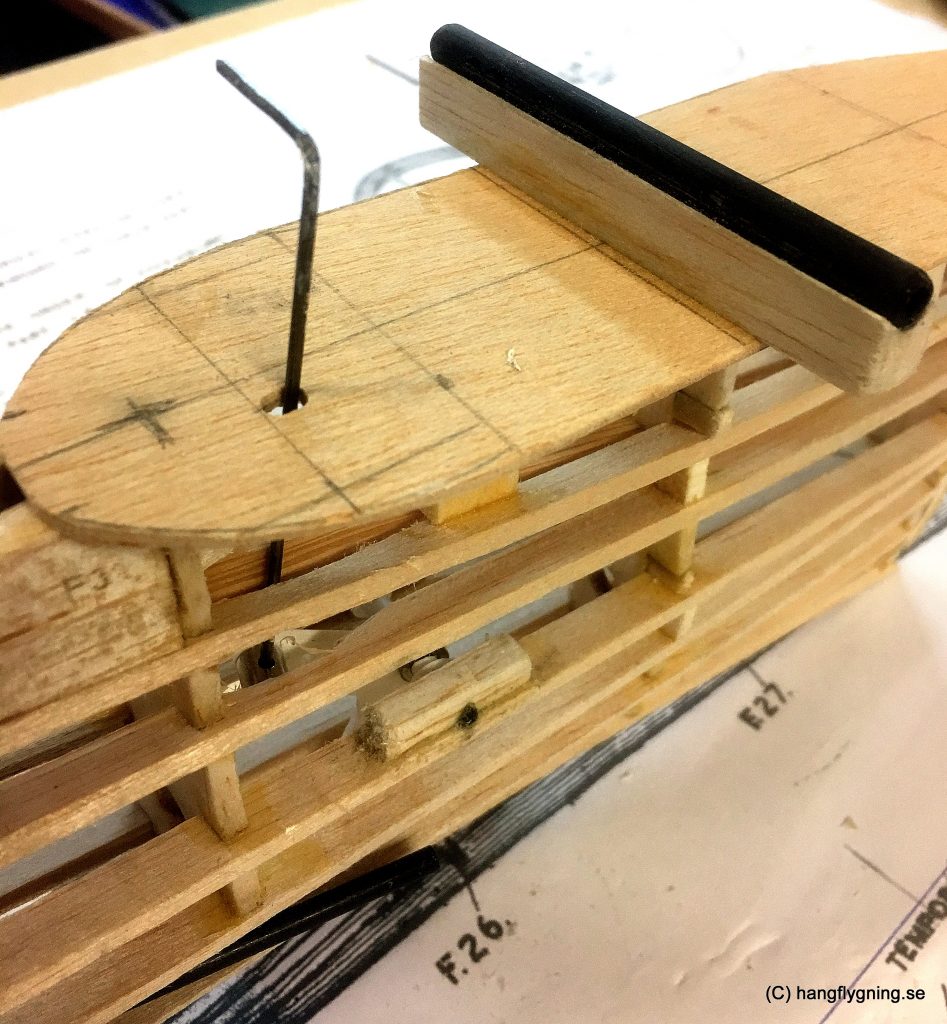

Fastsättningssadel för stabbe/höjdroder.

Sidoroder. Lätt.

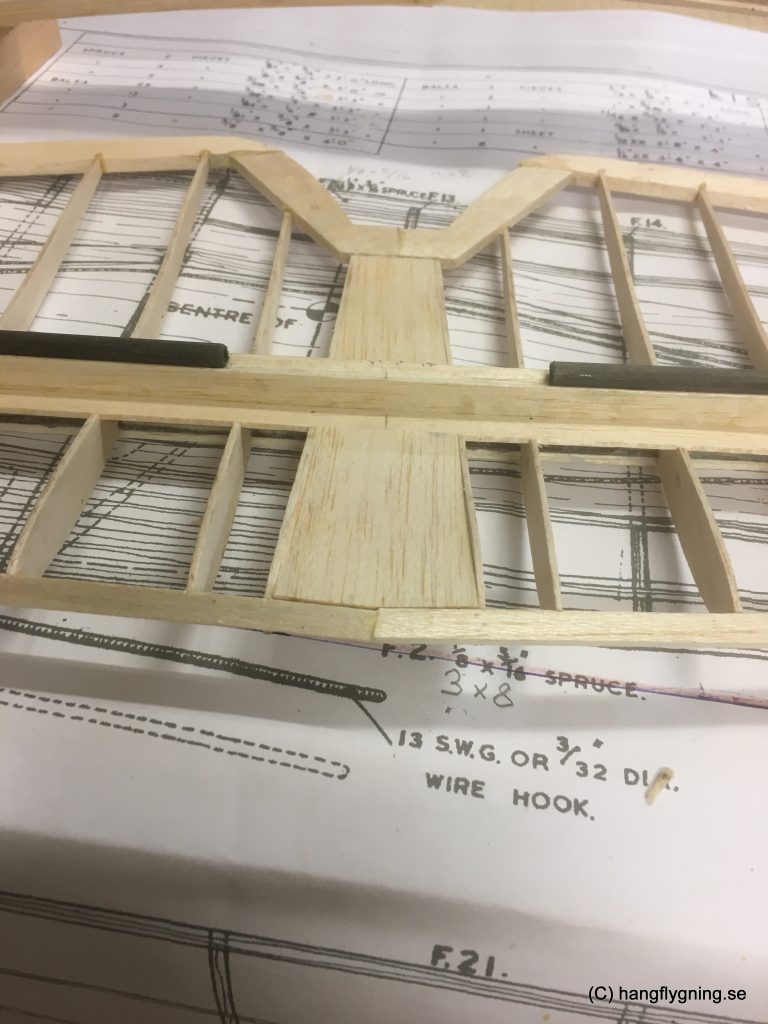

Stabben

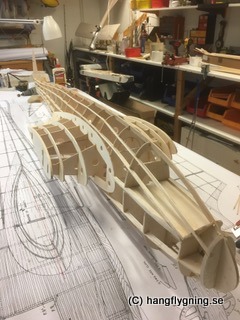

Kropp med uppbyggd vingsadel. Tyvärr i dålig upplösning.

Rejäla ytor.

Christer med sin modell av en  tjeckiskbyggd Baby

Christer tävlar i OT för segelmodeller styrda med radio.
Här hans Blue Phoenix som går till väders.





Det kommer mera.
